1. PENGERTIAN FULL ADDER

FULL ADDER adalah penjumlahan 3 bilangan masing-masing bilangan 1 bit.

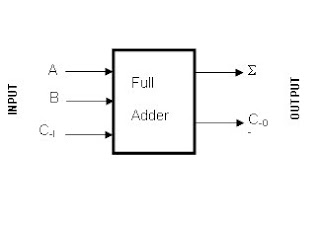

Sebuah Full Adder menjumlahkan dua bilangan yang telah dikonversikan menjadi bilangan-bilangan biner. Masing-masing bit pada posisi yang sama saling dijumlahkan. Full Adder sebagai penjumlah pada bit-bit selain yang terendah. Full Adder menjumlahkan dua bit input ditambah dengan nilai Carry-Out dari penjumlahan bit sebelumnya. Output dari Full Adder adalah hasil penjumlahan (Sum) dan bit kelebihannya (carry-out). Blok diagram dari sebuah full adder diberikan pada gambar berikut ini .

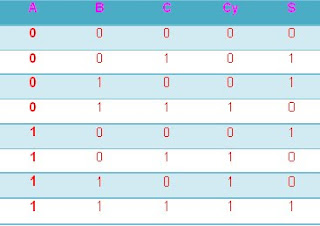

Tabel kebenarannya adalah :


Dari tabel diatas dapat dibuat persamaan boolean sebagai berikut :

S = A (+) B (+) C
Cy = AB + AC + BC


2. Rangkaian Full adder
Berdasarkan output-output yang didapatkan dari Tabel Kebenaran, dibuat rangkaian seperti gambar


3. Prinsip Kerja
Penjumahan full adder pada prinsipnya menggunakan dua buah half adder dan sebuah gerbang OR. Half adder pertama merupakan penjumlahan A dan B . Selanjutnya nilai SUM dari half adder pertama diproses pada half adder kedua dengan input satu lagi yaitu C. Nilai half adder kedua itulah yang menjadi SUM selanjutnya. Carry pada half adder pertama diproses pada gerbang OR.
